罐式集装箱电伴热方案

罐式集装箱ISOTANK，是一种安装于紧固外部框架内的不锈钢压力容器，配有蒸汽或电加热装置，减压装置，惰性气体保护装置以及其它流体运输及装卸所需的可选设备。罐体四周有起保护和吊装作用的角部承力框架，适用于公路，铁路及水上运输，可装载高达到14300到31000升（甚至更大）的流体货物。罐式集装箱除了具有集装化运输的全部优点外，还具有经济实惠，快捷，安全，利于环保，美观等众多优点。

在罐式集装箱储运过程中，根据其储运介质对储运过程中温度的要求，会配有相应的蒸汽或者电加热装置。对运输温度及装卸温度的控制，可以保持运输温度要求，防止管道堵塞、凝结沉淀无法卸出，保证洗舱效果。

罐式集装箱电伴热系统，是一种可以替代蒸汽或乙二醇加热的创新加热系统。

一，电伴热概述

电伴热系统主要以电热带（发热电缆）为伴热元件，逐步取代传统的蒸汽或热水伴热，已经广泛使用于石油、化工、电力、冶金等行业的管道、阀门、贮罐、反应塔等工业装置和场所以防冻、防凝、保温和伴热，以维持流动介质合理的工艺温度。

二，罐式集装箱电伴热系统要求

罐式集装箱电伴热系统，考虑储运过程应用的特殊性，需要考虑其供电电源，储运介质化学性质的稳定，储运介质多样性对温度要求多样性，热稳定性，储运过程成本等。

罐式集装箱电伴热系统设计需考虑并实现：

使用防潮、耐化学腐蚀的伴热线；

重量轻并具备高抗振性；

使用和维护方便快捷；

高效的热分布，即使一条伴热线损坏也不会出现冷点；

加热线柔韧，弯曲半径小；

各种阻值可供选择，无需变压器，满足多种温度控制要求；

低功率输出，防止罐箱壁过热；

温控精度控制精确性要求（+/-1℃）

三，MDI罐式集装箱电伴热系统解决方案

1、MDI（二苯基甲烷二异氰酸酯）罐式集装箱电伴热系统

MDI是聚氨酯的一种重要的原料，运输过程需要20寸电伴热罐式集装箱，加热温度在43℃，并确保温度偏差在+/- 1℃之内。

新型MDI罐式集装箱电伴热系统设计考虑以下：

（1）完善的控制系统必须保证在峰值电压的时候受到保护；

（2）全程记录产品在运输过程中的温度；

（3）保证整个罐箱表面的加热一致性，即使当一根加热线受到损伤整个系统仍然可以正常运行；

（4）热线选择PTFE绝缘恒功率加热线，每米功率输出一致；

（5）温度传感器PT100冗余设置，增加系统可靠性；

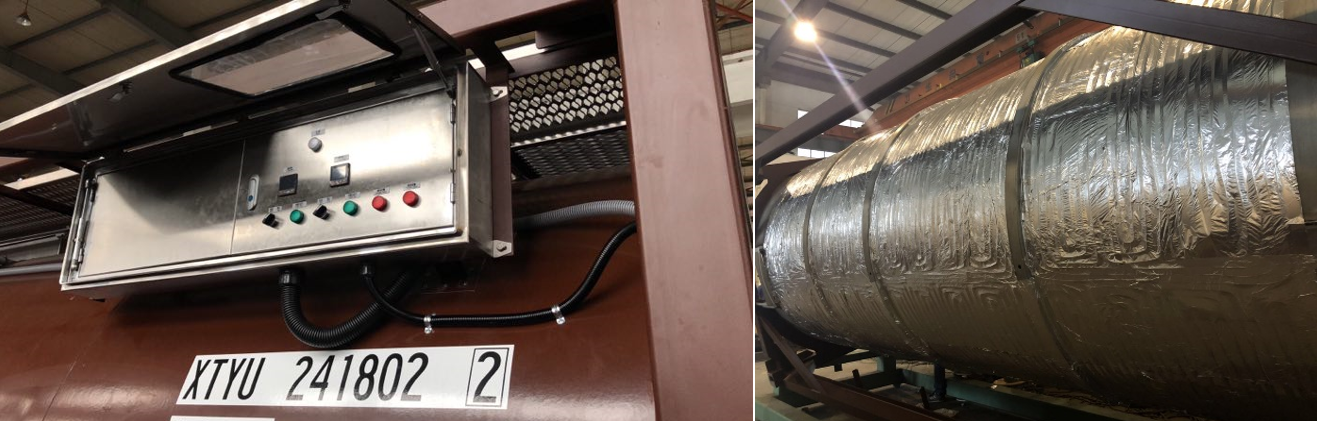

（6）控制设备及系统都具有抗振性能，并安装在不锈钢外壳的控制箱内。

（7）由于MDI一般不通过底阀卸出，而是通过溢出口上的装备卸出，所以溢出口需要一个独立的加热回路来确保温度。

（8）伴热系统会由控制器周期性开通或关断SSR伴热线来控制温度，提高调节精度和节能效果。

公司在MDI罐式集装箱电伴热系统设计和施工方面具备丰富的经验和专业能力，已成功交付近百个相关伴热系统。
